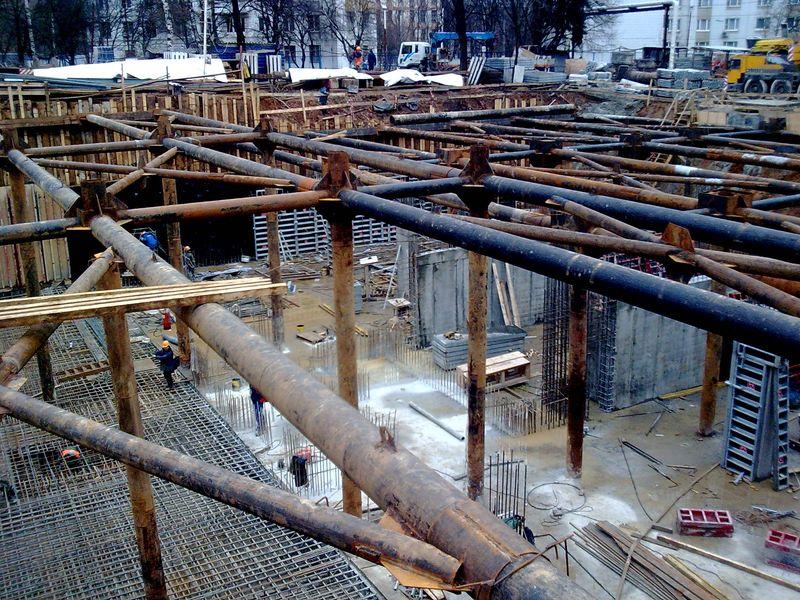

Распорная система котлована — это временная конструкция из балок и распорок (труб, подкосов) для укрепления стенок глубоких котлованов, предотвращающая их обрушение под давлением грунта, особенно в стесненных условиях, рядом с другими зданиями, позволяя вести работы безопасно и одновременно строить фундамент. Система состоит из горизонтальных обвязочных поясов, стягивающих шпунты, и поперечных или диагональных распорок, которые упираются в противоположные стены или в грунт.

Для чего нужна

• Предотвращение обвалов: Не дает грунту обваливаться в котлован.
• Безопасность: Обеспечивает безопасность рабочих и сохранность соседних зданий/коммуникаций.
• Одновременное строительство: Позволяет возводить стены и фундамент одновременно.
• Управление грунтовыми водами: Помогает контролировать их разлив.
• Экономия: При правильном проектировании снижает себестоимость работ.

Основные элементы

    Шпунтовое ограждение: Замкнутый ряд шпунтов (металл, дерево), погруженный по периметру котлована.
Обвязочный пояс: Горизонтальные балки (швеллеры, двутавры), которые связывают шпунты в единую конструкцию и распределяют нагрузку.
Распорки: Стальные трубы или подкосы, которые устанавливаются между обвязочными поясами и создают распор, удерживая стены.
Типы распорок (в зависимости от котлована)
Угловые (для небольших котлованов): 4 горизонтальные трубы в углах.
Поперечные (для больших площадей): Длинные трубы с промежуточными опорами.
Диагональные подкосы (для широких котлованов): Упираются в грунт, фундамент или сваи, оставляя свободным пространство внутри.

Принцип работы и монтаж

Установка шпунта: Забивается шпунтовое ограждение по периметру.
Разработка грунта до 4 м: Выбирается грунт, устанавливается первый ярус обвязочного пояса.
Разработка грунта до 8 м: Выбирается грунт, устанавливается второй ярус обвязочного пояса.
Монтаж распорок: Устанавливаются распорки между поясами для создания распора.
Продолжение работ: Можно продолжать углубление котлована до проектной отметки.
