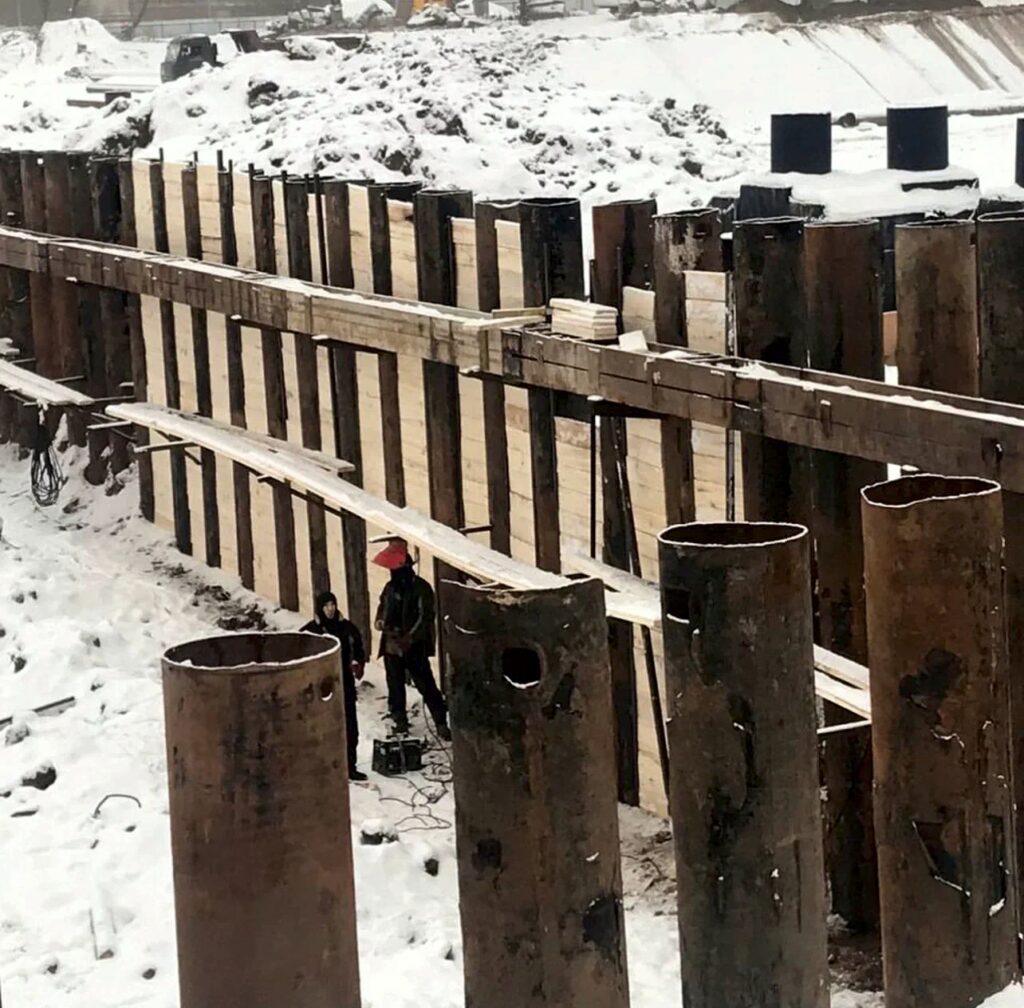

Погружение шпунта из труб

Трубошпунт используется в следующих случаях:

    Временные ограждения при рытье траншей и котлованов. Обеспечивается защита от обвала грунта при проведении строительных работ. После завершения работ трубошпунт извлекается.
Строительство гидротехнических сооружений. Решает аналогичную задачу по удержанию грунта (предотвращению оползней) при возведении гидросооружений различного назначения.
Защита от затоплений. Трубы соединяются между собой посредством замков, обеспечивая герметичность всей схемы. Такое решение применяется чаще всего для защиты котлованов от затопления.
Мостовое, дорожное строительство. Трубошпунт применяется при устройстве дорожных подпорных стенок, устоев мостовых сооружений.
По сравнению с другими видами шпунта трубошпунт имеет ряд преимуществ – высокий момент сопротивления и предельная нагрузка, отсутствие как таковых ограничений по размерам, относительно небольшая стоимость материала и работ по сравнению с некоторыми технологиями.

Трубчатый шпунт применяется в качестве:

•  непроницаемой для воды преграды;
•  стабилизация и сдерживание оползания грунта в гидротехнических сооружениях;
•  временного барьера вокруг траншеи либо котлована;
•  подсобного средства для ведения инженерных и строительных мероприятий в автономных объектах.

Технология погружения трубошпунта

    Трубошпунты (стальные трубчатые сварные шпунты) представляют собой трубу с приваренным замковым соединением или коннектором, полость которой заполняется цементно-песчаной смесью, железобетоном или сохраняет грунтовое ядро на всю высоту погружения в грунт. Широко применяется в строительстве, дорожном строительстве, при устройстве гидротехнических сооружений, а также в качестве временного ограждения при рытье траншей, котлованов с целью исключения обвала грунта.

В РФ трубошпунт производится в соответствии с ГОСТ Р 52664. Есть различные наборы профилей, благодаря которым удается реализовать проекты любой сложности. Естественно, что для решения поставленных задач необходимо строго соблюдать технологию погружения конструкций в грунт.
Способы погружения трубошпунта
От грамотно разработанного проекта, правильно подобранного трубошпунта и способа его погружения зависят эксплуатационные свойства сооружения, сроки и стоимость строительства. При проектных ошибках и неверно выбранной технологии погружения затраты на работы могут вырасти достаточно существенно.

Выделяют следующие способы погружения трубошпунта в грунт:

Вибропогружение. Достаточно дорогая технология, для применения которой требуется участие опытных специалистов и сложного оборудования. При этом вибропогружение является универсальным способом, поскольку подходит для труб разного диаметра, а также шпунта Ларсена и шпунтов на балках. Для погружения используется вибропогружатель – оборудование на базе крана или экскаватора, и далеко не каждая подрядная организация готова предложить подобный вариант. Без вибропогружения не обойтись при работе на водонасыщенных песках. В остальных случаях при возможности стараются выбрать другой метод устройства шпунтов на основе стальных труб.

Забивка. Самый распространенный, быстрый и достаточно дешевый вариант с использованием дизель-молота. Трубошпунт зацепляется через заранее подготовленное в трубе отверстие крюком, заводится на наголовник дизель-молота, после чего осуществляется забивание до требуемой высотной отметки. У технологии имеется ряд ограничений – высокий уровень шума, сложность извлечения труб. В черте города используется крайне редко.

Вдавливание. По уровню шума строительных работ – самый бесшумный способ устройства трубошпунта. Впрочем, у технологии вдавливания есть существенный недостаток – высокая стоимость, связанная с громоздкостью установок. Доставка установки на объект осуществляется в разобранном виде несколькими тралами, и на строительной площадке потребуется достаточно много места.

Погружение с бурением. Относительно нешумная технология, при которой предварительно пробуривается скважина немного большего диаметра под погружение трубошпунта. В принципе, может использоваться повсеместно, кроме случаев, когда грунты насыщены водой, т.е. скважины будут сразу разрушаться, заиливаться.
Лидерное бурение. Разновидность предыдущей технологии, но применяется не как самостоятельный способ, а для облегчения вибропогружения. В грунте пробуривают скважины немного меньшего диаметра.
Бурение скважин с последующим погружением трубошпунта считается наиболее оптимальной технологией. Во-первых, подходит практически любая буровая установка или машина – копровая, самоходная, ямобур, гидробур. Во-вторых, нет защемления труб, что является не недостатком, а преимуществом – нет крена погруженных труб, простое извлечение при краткосрочных работах (чем дольше труба находится в грунте, тем сильнее обжимается, и тем сложнее её будет впоследствии извлечь).
